電纜隧道輔助設施設計,管道防水怎么做?【株洲完全科技-電纜管道防水全能服務商 電話:0731-22373206 QQ:411395613】電纜隧道是指存在較多的電纜數量，存在可以方便安裝和巡視的通道，全封閉式電纜構筑物。隨著社會經濟的發展和城市現代化建設的需要，在城市電力過程中大量的架空電纜敷設遷改為入地隧道敷設電力電纜。由于隧道內的電纜數量眾多，安全性要求的不斷提高，所以要求隧道內的輔助設施的設置要更加的完善。
1.電源系統
作為電纜隧道輔助設施中最基礎的一個系統，它為整個電纜隧道的輔助設施提供全部的電力支撐。
A.供電電壓
電纜隧道輔助設施電源一般采用交流380/220V供電,供電半徑500米左右。
B.配置要求
隧道供電系統的電源可以直接取自市電低壓電網,也可以取自專用配電體系。專用配電體系的配電變壓器可放置于地面以上,如人行道邊、綠化帶內等不影響市政交通的地方;并與市政景觀協調、和諧。隧道內如具備空間大、干燥等條件時,也可以將配電變壓器放置于隧道內,但必須采用干式變壓器。
電纜隧道的每個電源進線的容量應滿足供電范圍內全部設備同時投入時的用電需要。電纜隧道內應設進線電源配電箱、低壓用電配電箱、檢修電源配電箱。進線電源配電箱宜設在人員進出口附近。
輔助設施的饋電線路應敷設在難燃或阻燃的管材或防火槽盒內。
2.照明系統

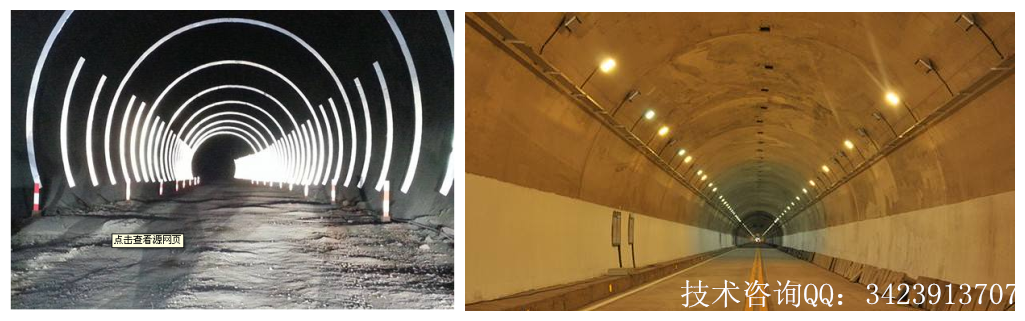

照明系統分為正常照明和應急照明。照明線路應采用雙控線路,線路導線截面不應小于1.5mm2;線路開關應選用雙控開關。照明系統的設計應該考慮人性化設計,例如開關位置的光電顯示、緊急疏散指示等,以方便運行、檢修人員的使用。
電纜隧道內的照明燈具應選用節能型的防潮燈具,隧道內人行通道的平均照度不小于10Ix。隧道內的應急照明主要用于隧道內失電或事故時的照明和指導人員疏散用。主要通道上的應急照明照度不應低于0.5lx。
3.防排水系統
電纜隧道防排水系統分為防水和排水兩部分,并且防水是排水的前提,電纜隧道主要是地下密閉系統,設計原則應是先防后排,防排兼設。盡量確保隧道干燥、無積水。
A.防水
電纜隧道的墻面防水設計主要是采用結構自防水及外防水層;內部將滲水部位進行堵漏修補。通過專業防水施工技術人員施工，保證防水效果。
電纜隧道內的電纜穿墻管口主要是采用充氣式電纜管道封堵系統進行一個有效的密封處理，運用它特有的柔性封堵特性，給電纜的安全運行提供了簡單有效長久的保護。WQ-TEK®充氣型電纜管道封堵氣囊有多年的市場推廣。已在北京、江蘇、武漢、長沙、寧波，太原等地區不同領域電力電纜工程中得到廣泛的應用與推廣，受到業界多方的認可。
B.排水
電纜隧道內的排水設計是:設置匯水和排水系統。電纜隧道是結構放坡,排水坡度不小于0.5%,并在排水坡的低處設置集水井。集水井的設置還應綜合考慮場地地形和城市排水系統檢查井位置等。集水井處設置排水泵和排水管。排水泵的排水量和揚程由集水井大小和深度確定;啟動方式可根據實際情況采用自動或者手動。排水泵的排水容量應按隧道內的水量和排出揚程確定。排水管必須設置逆止伐并與附近的城市排水系統接通。
4.其他輔助系統
隨著技術的發展和生產管理的需要,為了更好地監視、管理電纜隧道的運行,電纜隧道輔助設施有了新的發展,逐步引入、研發了圖象監控系統、集水井水位監控系統、電纜井蓋管理系統、出入口門禁系統等,這些系統可以解決隧道實時監控、積水水位控制、防盜、非法進入等問題和管理需求。
電纜隧道現代化、一體化、信息化的綜合監控管理系統的建設,在目前電纜運行人員普遍不足而電纜隧道建設和電纜線路普遍發展的情況下,是運行人員高效管理電纜隧道的需要,也是電纜隧道智能化管理的發展方向。
WQ-TEK®充氣型電纜管道封堵系統特性
防水、耐壓、抗腐蝕材料制成的氣囊，通過膨脹擠壓的方式對電纜管孔與電纜之間的縫隙緊密填充，阻斷污水、泥沙、小動物進入管道。確保電纜及配電設備運行環境干燥清潔。
1、安裝不需要大型設備，單人3分鐘完成操作。即使在擁擠復雜的環境內也能快速安裝。可在有水流動的管道中安裝，適合電纜管道應急搶修的需要。
2、可以對空置管孔、單孔多根電纜管孔、不規則變形管孔進行適應性封堵，使用輔助安裝配件能解決多根電纜間的滲漏。
3、能適應大范圍的溫差變化，-15℃—60℃間氣囊及防水密封材料不出現老化�？砷L(zhǎng)時間經受酸堿污水的浸泡。并且能夠承受較大水柱壓力的沖擊。
4、在電纜與管道間形成一個柔性緩沖密封環，能承受小范圍的電纜軸向拉伸以及低頻震動，避免電纜拖拽可能出現的外保護層磨損。產品耐穿刺大于100N，破裂壓強大于0.9Mpa。膨脹形成的弧形表面有彈性，不易遭受小動物的啃咬破壞。
5、不出現人為破壞的情況下，20年內不出現漏水漏氣，不需要反復更換。不同于輪胎或充氣玩具，產品氣密性先進可靠，不需要周期性補充氣壓。
WQ-TEK®充氣型電纜管道封堵系統專業制造商與技術服務商——株洲市完全科技有限公司，歡迎垂詢!
